DAWSONS-TECH® Nadelventil Serie: NV107A (Winkelbauform) wurde sehr sorgfältig mit einer live-belasteten PTFE/Grafit-Dichtung entwickelt, um eine wiederholte leckagefreie Abdichtung zwischen Spindel und Ventilhaube zu gewährleisten und gleichzeitig den Verschleiß sowie Druck-/Temperaturschwankungen während des Betriebs auszugleichen.

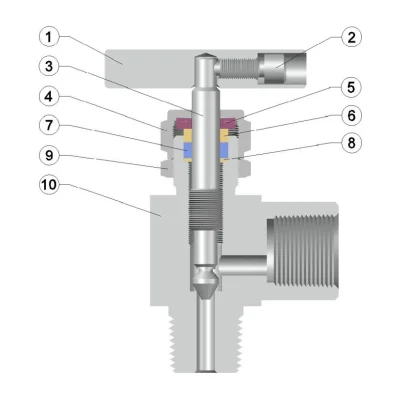

| Nr. | Teilebeschreibung | Material |
| 1 | Griff | SS316 |
| 2 | Schraube | SS316 |
| 3 | Ventilschaft | SS316 |
| 4 | Kontermutter | SS316 |
| 5 | Tellerfeder | Edelstahl |
| 6 | Obere Stopfbuchse | SS316 |
| 7 | Dichtung | PTFE / Graphit |
| 8 | Untere Stopfbuchse | SS316 |
| 9 | Paneelmutter | SS316 |
| 10 | Ventilkörper | SS316 |
| Anschlussverbindung | Durchflussdaten | Abmessungen in mm | Dawsons-Tech Teilenummer | |||||
| Typ | Größe – A | Öffnung (mm) | Cv | B | E | F | A/F | |
| Rohr-AD zu Rohr-AD | 1/4″ | 4.3 | 0.37 | 29.5 | 43.0 | 54.0 | 22.20 | NV107A-TT4 |
| Innengewinde zu Innengewinde NPT | 1/4″ | 4.3 | 0.37 | 25.4 | 43.0 | 54.0 | 22.20 | NV107A-FF4N |
| 1/2″ | 6.3 | 0.73 | 35.8 | 59.5 | 58.0 | 31.75 | NV107A-FF8N | |
| Außengewinde zu Innengewinde NPT | 1/4″ | 4.3 | 0.37 | 25.4 | 43.0 | 54.0 | 22.20 | NV107A-MF4N |
| 3/8” | 4.3 | 0.37 | 35.8 | 59.5 | 54.0 | 28.57 | NV107A-MF6N | |
| 1/2″ | 6.3 | 0.73 | 35.8 | 59.5 | 58.0 | 31.75 | NV107A-MF8N | |
| Außengewinde NPT zu Rohr-AD | 1/4″ | 4.3 | 0.37 | 28.7 | 43.0 | 54.0 | 22.20 | NV107A-M4N-T4 |
Die Maße dienen nur zur Orientierung und können sich ändern.
Hochdruck-, kosteneffiziente und leistungsstarke Komponenten für CNG-Fahrzeuge und Tankstellen.
Passen Sie es gerne nach Bedarf an. Falls Sie spezielle Anforderungen haben, lassen Sie es uns wissen!
